摘    要：　在建筑工程施工中, 经常会出现成品不良、瑕疵、缺陷、违规、错误、遗漏等施工质量问题, 这些质量问题产生的原因主要归咎于工人素质偏低、偷工减料、材料管理漏洞、施工质量意识薄弱等多个方面。在这一背景下, 施工单位应尝试把BIM技术运用于建筑工程质量监管中, 全方位监管工程质量问题。本文, 将先分析BIM技术应用意义, 再阐述BIM技术在建筑工程质量监管中的有效运用途径, 旨在推动建筑行业进一步发展。

　　关键词：　BIM技术; 质量监管; 应用;


　　Abstract：　In the construction of construction projects, there often appear construction quality problems, such as defective finished products, flaws, defects, violations, errors, omissions, etc. The causes of these quality problems are mainly attributed to low quality of workers, cut corners, material management loopholes, weak construction quality awareness and other aspects. In this context, the construction unit should try to apply BIM technology to the quality supervision of construction projects, to comprehensively supervise the quality of the project. This paper firstly analyzes the application significance of BIM technology, and then explains the effective application of BIM technology in the quality supervision of construction engineering, aiming to promote the further development of the construction industry.

　　Keyword：　BIM technology; quality supervision; application;

　　0、 引言

　　建筑工程是一种特殊产品, 它的质量高低优劣影响着社会公众利益和安全。而建筑工程质量监督决定着工程质量。在建筑工程质量监督工作实际开展过程中, 建设单位应结合信息化时代发展特点, 运用BIM技术科学化、信息化、网络化监管每一个建筑工程施工阶段的质量问题, 及时解决建筑工程质量问题, 提升整体工程质量, 防范偷工减料、受贿等现象的频繁发生。

　　1、 BIM技术应用意义

　　在建筑工程施工期间, 有效运用BIM技术能够实现可视化交流和信息共享, 无缝对接现场施工、材料采购、工程设计等工作, 便于建筑工程质量监督顺利进行。基于BIM模型的质量监督, 相比2D, 既能够节省一部分人力, 又可让建筑工程质量监督变得更为快速、准确。同时, 利于各个部门之间协同交流相关信息, 减少建筑工程施工中返工次数, 不断提升工程总体质量[1]。此外, 设计人员可利用BIM技术模拟分析建筑日照、能耗等性能方面的设计。如此, 可在保证建筑物整体性能基础上, 优化建筑整体设计, 避免设计阶段一般质量问题的出现。除此之外, BIM技术在建筑工程质量监管中的应用, 便于各方早期参与质量管理, 在群策群力模式下加强质量监管。总之, BIM技术有利于建筑工程质量监管工作的进行, 建设单位应有效运用BIM技术。

　　2、 BIM技术在建筑工程质量监管中的有效运用

　　2.1、 施工质量管理实施路线

　　在建筑工程质量监管工作中建设单位应基于BIM技术确定施工质量管理具体实施路线。如图1所示。

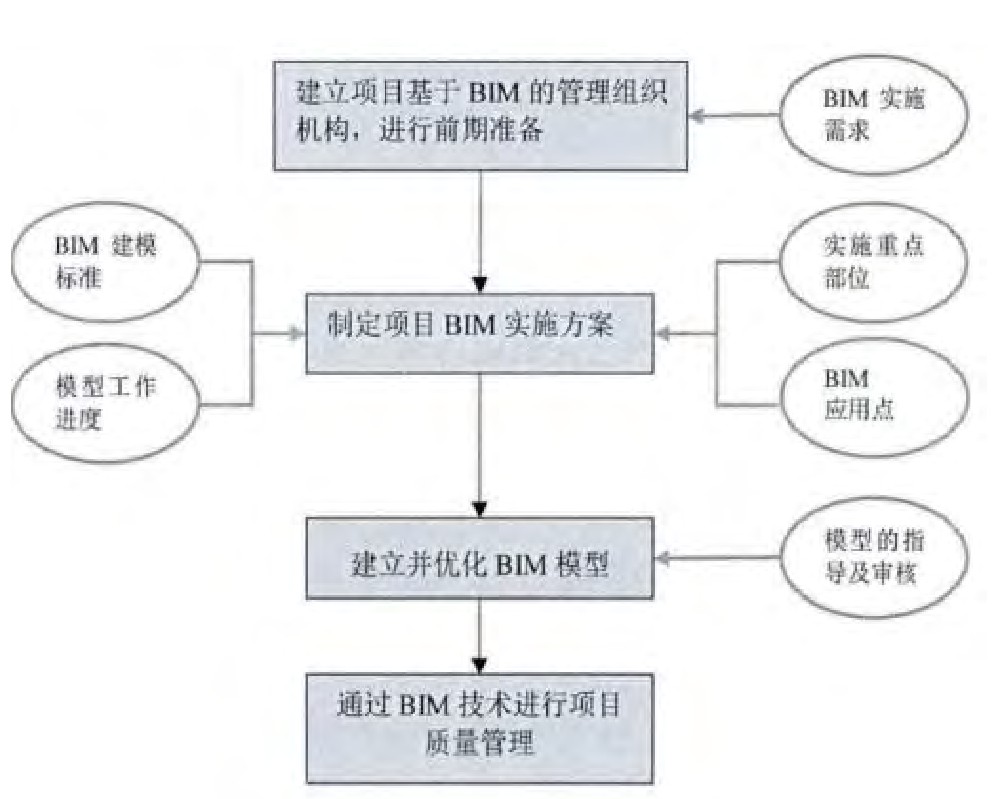

　　图1 基于BIM技术的质量管理实施路线

　　先根据BIM实施要求构建基于BIM的管理组织机构, 再参照BIM建模标准和模型工作进度制定项目BIM实施方案, 确定实施重点部位和BIM应用点。即在投标阶段, 应重点利用BIM技术编制投标方案, 动画演示投标, 策略投标报价。在项目策划阶段, 重点利用BIM技术监督管理材料设备材料计划、进场计划、施工成本计划、场地布置实际情况。在施工阶段, 重点利用BIM技术深化设计及碰撞检测。同时, 进行三维虚拟样板、可视化技术交底, 实时跟踪项目质量问题、安全隐患, 借用物联网二维码运输跟踪技术、VR虚拟现实技术、3D云扫描技术等严格把控建筑工程质量。在竣工交付阶段, 重点利用BIM模型维护工程质量, 辅助工程质量验收。然后, 经过模型指导与审核建立优化BIM模型, 顺利进行项目质量管理工作。

　　2.2、 质量管理项目组织机构设计

　　在建筑工程质量监管工作实施过程中, 为了有效运用BIM技术提升工程质量监管工作水平, 应重新调整质量管理项目组织机构设计。如图2所示。

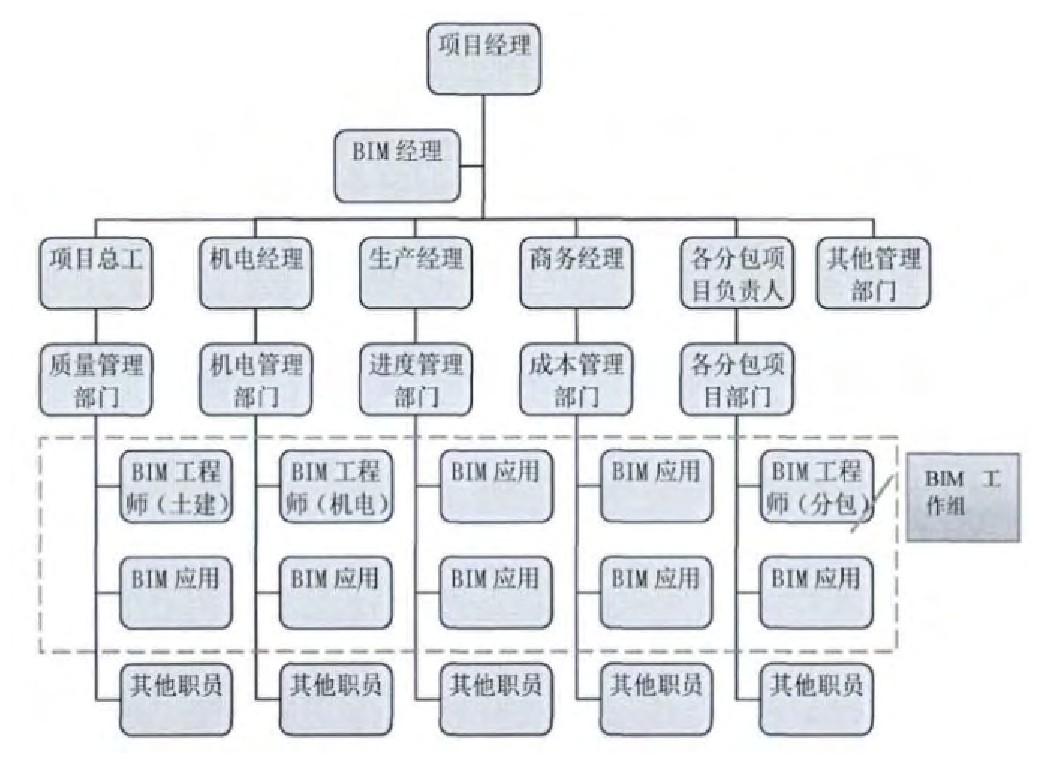

　　图2 基于BIM的质量管理项目组织机构

　　首先, 在质量监督项目组织机构设计中, 增设专门的BIM工作组, 主要负责BIM建模服务[2]。在这里, BIM工作组内成员必须熟练软件操作, 建模速度快, 有一定BIM技术应用能力。其次, 建设单位应针对项目部自有技术人员实施BIM培训, 教会自有人员BIM软件操作能力, 让他们能够修改完善BIM模型, 提高BIM模型建模效率, 供建筑工程质量监管工作使用。再次, 在质量监督项目组织机构建设期间, 应明确BIM经理主要负责BIM培训组织、BIM应用方案制定等工作。而BIM工程师, 主要负责对BIM模型进行碰撞检测与优化调整等, 进而严格把控建筑工程质量[3]。除此之外, BIM应用人员主要负责将BIM成果运用到质量管理方面, 有效运用BIM技术落实建筑工程质量监管工作。总之, 为了更好地发挥BIM技术作用与价值, 建设单位应基于BIM设计质量监管项目组织机构, 以便于协同完成建筑工程质量监管。

　　2.3、 BIM建模设计

　　为了在建筑工程质量监管中有效运用BIM技术, 需做好BIM建模设计。如图3所示。

　　其中, 在技术准备阶段, 主要是依据工程施工合同、施工标准规范、设计文件等制定BIM实施方案。在图纸审核阶段, 主要是请设计方会审图纸, 科学判断图纸设计中是否存在重大缺陷。待图纸审核完毕之后, 对建筑工程中公共走廊、电梯前室等进行剖面的二维综合预排布, 避免BIM建模后有较大改动量。在BIM建模和深化设计阶段, 主要是遵从先地下后地上, 先结构后装修的原则分专业、分部位进行BIM建模[4]。之后, 整合混凝土结构、钢结构、装饰等若干个部位的模型, 准确分析BIM模型整体效果是否最优。再整合电气、通风空调、给排水等专业模型, 准确分析管道综合排布是否合理。当BIM模型总体方案达到最优标准以后, 碰撞检查建筑工程各个部分施工, 一旦发生质量问题, 及时更改设计。在BIM模型审核阶段, 主要是依据规范要求和项目实际情况检查BIM模型总体方案, 避免出现模型与施工现场“两张皮”现象, 高效指导建筑工程质量监管工作。

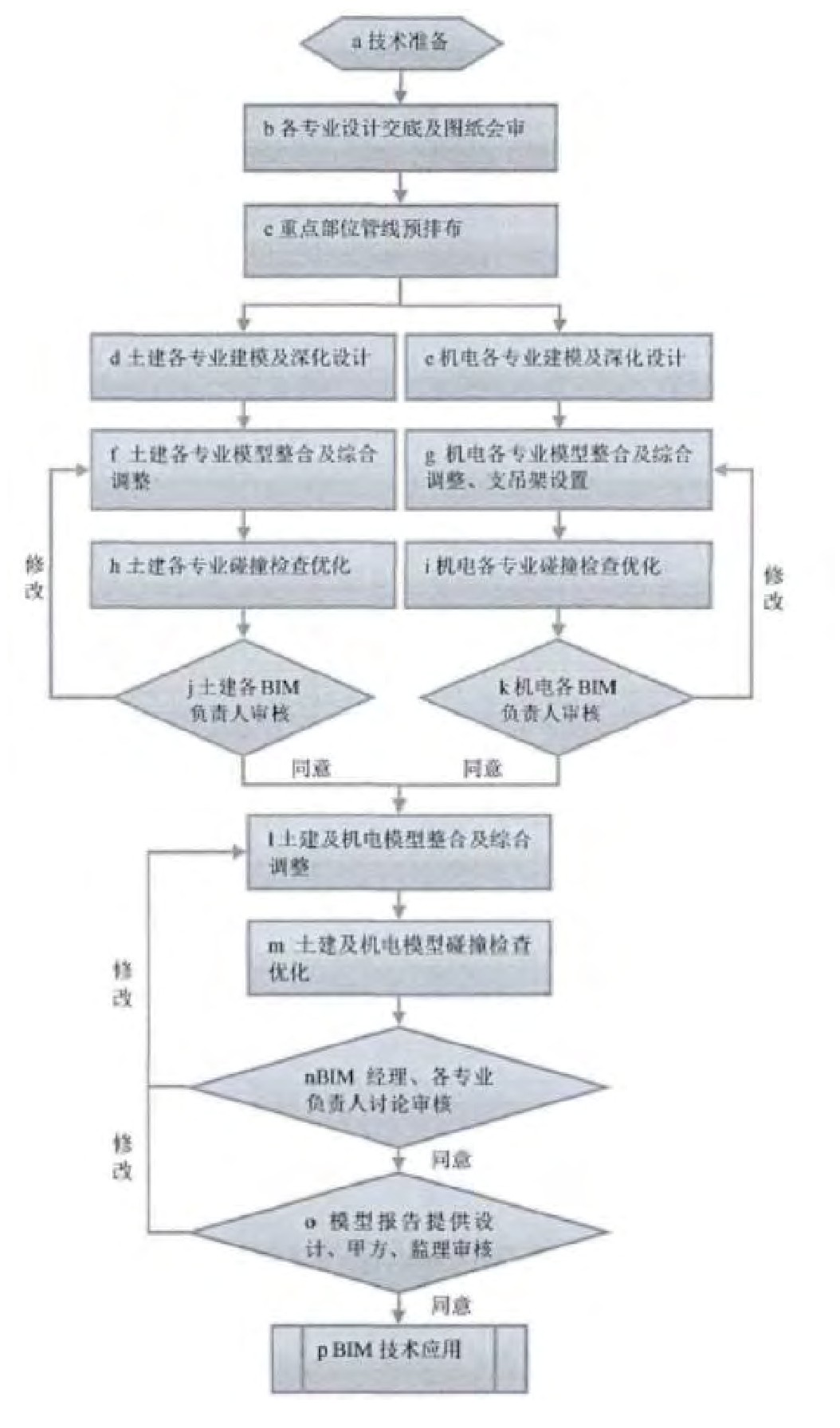

　　图3 BIM模型建立及审核

　　2.4、 基于BIM技术的施工质量控制

　　基于BIM技术的建筑工程质量监管要遵从事前、事中、事后控制原则。在事前, 主要是依据图纸设计优化BIM模型, 借助BIM模型模拟功能形成施工方案, 在施工方案虚拟交底基础上进行各个部位的深化设计与碰撞检查[5]。包括砌筑结构、混凝土结构、钢结构、机电安装等等, 模拟论证施工方案是否可行, 进而确定各复杂施工区域的专业施工顺序, 明确施工工艺流程, 避免违规操作和图纸设计不合理等问题影响建筑工程整体质量。在事中阶段, 应借助BIM模型模拟功能制作实物样板, 确定建筑工程质量标准, 再利用BIM技术检查问题, 完成新的设计变更。在事后阶段, 可借助BIM模型模拟机电系统等的调试, 并以实体三维扫描和BIM模型对比方式, 准确验收建筑工程质量, 高效监督建筑工程施工中质量问题[6]。除此之外, 在整个建筑工程质量监管工作中, 监理人员和质量管理人员可借助手机和浏览器, 实时查看BIM模型, 对BIM模型进行质量巡检, 及时发现问题, 安排整改。

　　3、 结论

　　综上可知, 在建筑工程施工中偷工减料、材料管理漏洞等问题屡见不鲜, 这些问题的产生严重影响了建筑工程质量。针对这一种情况, 建设单位应运用BIM技术实现建筑工程质量信息化监管, 并通过明确施工质量管理实施路线和项目组织机构设计、BIM建模设计等等, 做好建筑工程质量监管工作, 真正落实建筑工程质量管理制度。

　　参考文献：

　　[1]王志驹.BIM技术在建筑工程管理中的应用[J].建材与装饰, 2018, 20 (14) :8-9.
　　[2]贾硕.基于BIM的建筑工程质量和周期控制研究[J].城市建设理论研究 (电子版) , 2017, 40 (30) :55-56.
　　[3]刘宁, 温涛, 王铭.现代信息技术在装配式建筑质量问题中的应用[J].沈阳建筑大学学报 (社会科学版) , 2017, 19 (05) :498-502.
　　[4]吴文平.对在建设工程监理中运用BIM技术的几个问题的探讨[J].建设监理, 2017, 14 (07) :55-58.
　　[5]管秋媛, 姚伟锋.运用BIM技术对工程进行管理的优点分析[J].企业技术开发, 2016, 35 (14) :73-74.
　　[6]惠稳善.建筑工程质量安全监督潜在问题及解决策略[J].建材与装饰, 2016, 15 (07) :174-175.
