宜昌奥林匹克体育运动中心一期工程（ 体育馆）临近市广播中波台，塔式起重机由于电磁感应可产生高达近千伏感应高压电，存在极大安全风险。该工程在 2014 年 8 月 24 日至 26 日安装 1 号、2 号、4 号塔式起重机，塔式起重机大臂底部与基座对接时出现持续强烈火花、同时能听到广播电台节目声音，安装人员身体感觉不适无法施工，数度暂停塔式起重机安装。为此成立了课题研究组，采用理论分析及深化设计手段，对建筑施工感应高压电收集释放系统展开研究与应用。
1 建筑施工感应高压电收集释放系统的研发设计
1. 1 感应高压电收集释放系统主要工作原理
在塔式起重机回转运行时，起重臂、平衡臂切割磁感线造成高电压低电流，其电流迅速向收集释放箱体充电，收集释放箱体内置电阻器将电流转变为热能耗损掉，未消耗部分由收集释放箱体内置电容器通过铜芯导线引出至大地接地网释放，保护设备运行及人员安全。感应高压电收集释放系统及装置如图 1、图 2所示。
1. 2 感应高压电收集释放系统组成
感应高压电收集释放系统主要由绝缘防护装置、铜导体传导装置、感应高压电收集释放装置、接地网组成，感应高压电收集释装置组成如图 3 所示。
1） 绝缘防护装置
在金属吊钩与钢丝绳之间采用绝缘吊带（ 10t ×2m） 隔离，形成绝缘防护。可以在一定程度上预防感应高压电，施工操作人员有了基本安全保障。
2） 铜导体传导装置
铜芯导线在电流传导效果上较好，选用 ?16 铜芯导线，采用铜排导电架体连接，既起到了连接定位的作用也保证了感应高压电的传到效果。
3） 感应高压电收集释放装置
感应高压电收集释放装置为内置电阻器、电容器并联的组合箱体。针对电磁辐射发射源附近施工的塔式起重机感应特点，采用共振回路衰减装置，即从塔机臂端到塔式起重机底部用导线连接并接入电容器件，从参数配置上避开谐振点，使回路脱离谐振状态，以此抵消或降低塔式起重机上的感应高压电压（ 见图 3） .
4） 接地网
沿外脚手架外侧设置接地点，将接地点连接成环状闭合接地网，塔式起重机重复接地钢连入接地网。
1. 3 感应高压电收集释放系统分析计算
1. 3. 1 塔式起重机与发射塔参数
1） 塔式起重机与发射塔之间距离、塔式起重机安装高度如图 4 所示。
2） 中波台现有 A ~ C 共 3 部发射塔，7 套节目，如表 1 所示。

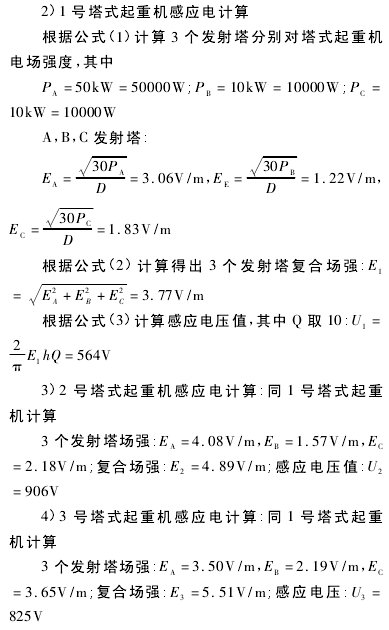

1. 3. 2 感应电计算
1） 计算公式自由空间电场强度计算公式：
2 建筑施工感应高压电收集释放系统应用安装
2. 1 应用流程（ 见图 9）
2. 2 绝缘防护系统安装
1） 安装绝缘吊带
将 4 台塔式起重机金属吊钩与钢丝绳之间采用绝缘吊带（ 10t ×2m） 隔离，以此形成绝缘防护。
2） 钢板吊环制安因为卡环的卡扣尺寸较小无法很好地系在绝缘吊带上，为确保货物吊运的安全，特制作厚度 δ30 隔离钢板吊环系在绝缘吊带上（ 连接处增加防磨损措施） 、再将卡环安装于隔离钢板吊环上。绝缘吊带安装如图10 所示。
2. 3 铜导体传导系统安装
1） 在每台塔式起重机上安装 4 道铜排导电架体，间隔约 30m/道。
2） 铜芯导线从起重臂前端起升钢丝绳处连接沿起重臂至平衡臂尾端，用安装好的 4 道铜排导电架体定位连接铜芯导线（ ?16） .铜排导电架体安装如图 11所示。
2. 4 收集释放系统安装
1） 将感应高压电收集释放系统各配件组装成箱体，安置于塔式起重机平衡臂靠近司机操作室外平台上。
2） 将铜排导电架体连接的铜芯导线接入感应高压电收集释放系统，连接电容、电阻。感应高压电收集释放箱体安装如图 12,13 所示。
2. 5 接地网安装系统安装
1） 在已开挖基础周边底部沿设计外脚手架边线外侧约2m 处每隔20m 用 L50 ×5、长1. 5m 的角钢作为接地点，所有的接地点用 - 40 × 3 热镀锌扁钢连接成整个施工区域的环状闭合接地网，塔式起重机重复接地采用 -40 × 3 热镀锌扁钢连入接地网，接地网系统图如图 14 所示。
2） 感应高压电收集释放装置安装在塔式起重机平衡臂靠近司机操作室外平台上，将通过铜导体传导系统中传入的感应高压电在收集释放箱体内迅速消耗并引出铜芯导线（ ?16） 与接地网系统连接，将产生的感应高压电释放至大地。
3 结语
现阶段建筑管理更注重“以人为本”的理念，建筑施工安全管理倡导“安全第一、预防为主”,感应高压电收集释放装置能够有效降低感应高压电，确保建筑施工人员人身和财产安全正切合这一理念。
利用建筑施工塔式起重机安装感应高压电收集释放系统，将建筑施工感应高压电防护收集及释放相结合，既可提高建筑塔式起重机在电磁辐射感应高压电环境中工作安全性、可靠性，又能利用塔式起重机将感应高压电通过接地导线引入大地消除感应高压电，杜绝了感应高压电触电事故发生的可能性，保证施工现场人员人身和财产安全，推进了建筑施工感应高压电安全防护技术发展和进步。
