闽南果蔬批发市场段供水管道改线工程施工方案分析
发布时间:2019-10-15

摘要

  1、工程概况

  1. 1、大嶝供水工程

  大嶝街道由大嶝、小嶝、角屿三个小海岛组成隶属厦门市翔安区管辖。大嶝岛屿紧邻金门岛,是福建海防的最前线,有“英雄岛”的美誉。由于地处海防前线,经济发展缓慢,淡水资源匮乏。1995 年实施了大嶝岛供水工程。

  主输水管: 从汀溪水库引水至同安城区利用大嶝供水工程,单管供水至大嶝水厂,压力管道总长 33. 12km,其中,埋设预应力钢筋混凝土压力管 6 324 节,总长 31. 62 km,钢管 1. 5 km。管径由大到小沿线递减:从城东泵站到马巷泵段,管径 1. 0 m,管道长 10. 18km; 从马巷泵站至新店泵站段,前部分管径 0. 8 m,管道长 3. 86 km,后部分管径 0. 6 m,管道长 2. 33 km; 从新店泵站段至大嶝水厂段,管径 0. 4 m,管道长12 km;其中跨海段长 1. 1 km。该供水工程的实施从根本上解决了海岛供水问题,极大地改善海岛的水环境问题,有力促进了大嶝街道经济发展和国防建设。

  1. 2、管道改线工程

  现因厦门同安洪塘北片区闽南果蔬批发市场的开发建设,导致汀溪水库原大嶝供水管线洪塘镇区段与市政配套交通建设、园区分片存在冲突,为推动洪塘北片区的开发建设,充分利用现有的土地资源,保证大嶝岛安全供水,需对该管线进行改线。迁改工程原供水管位于洪塘镇区段,属主输水管部位,采用 φ1000 钢筋混凝土管,全长约 1 663 m,供水规模为 1. 00 m3/ s,供水压力为 0. 60 MPa。

  2、管线比选

  2. 1、管线的选择

  供水管线涉及面积广,它涉及地面建筑物和地下建筑物,涉及交通、供电、市政、通信,甚至还有国防电缆等部门。为了选择最优的管线,首先应在规划地形图上初定 4 条以上管线,其次经现场踏勘和部门走访,初步选择三条以上管线,再经施工难易,初估造价进行比选,最后选择 2 条管线经勘测后,认真进行方案比选。

  2. 2、管线的比选

  根据工程现状分布情况,324 国道两侧均布有通讯电缆、军用光缆、供水排水管线、电线杆等,而且总体布置比较复杂,对工程改线的合理布置有很大影响。

  为了避开现有其它管线,方便施工,本次设计根据现状情况,综合考虑经济、技术等因素,可行的两种管道轴线布置方案:

  方案一: 采用沟槽开挖与牵引拉管相结合的施工工艺,主要结合新规划道路进行布置。工程布置管道轴线长1 830 m,沿城东中路和洪新路布置。工程起点在同安区洪塘供电所旁,工程终点在同安区闽南果蔬批发市场靠近 324 国道处。

  方案二: 采用顶管施工工艺,主要结合现状道路进行布置。工程布置管道轴线长为 1 492. 0 m,呈“V”型。工程起点在同安区洪塘供电所旁,工程终点在同安区闽南果蔬批发市场靠近 324 国道处。

  方案比选: 方案一利用新规划市政道路的征地范围,避开人口密集区,无征地问题,工期可控。同时,结合市政道路的规划,为后期供水管线结合市政道路统一迁改做好准备。方案二沿现状国道两侧施工,通过人口密集区,房屋征拆工作量多,难度大,工期不可控,深基坑施工,存重大安全隐患,与规划道路矛盾,后期将涉及重复迁改问题。据此,推荐选用方案一。

  3、管材选择

  由于科技的发展,可供选择的管材很多,本工程为饮用水管道,因此选择钢管,球墨铸铁管、玻璃钢管、PE 管等 4 种管材进行比选。本工程为改线工程,进出口的水压力为已定,因此水头损失也是控制指标之一。不同管材各方面比较表,见表 1。

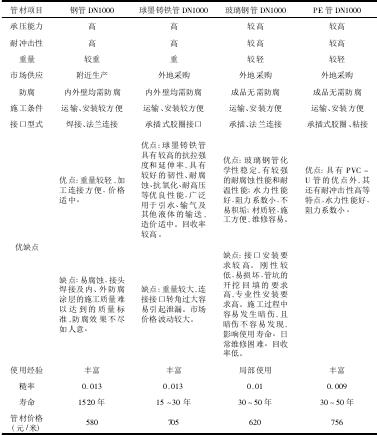

表 1 管材比较
表 1 管材比较

  综合以上 4 种管材的生产工艺、技术性能、结构组成及施工、维护管理和建设标准及资金状况等因素。

  通过给水管材比较分析,钢管承压能力高,防腐复杂,仅用于跨河、路、桥等。玻璃钢管轻碰,管材管件易发生损坏。球墨铸铁管管道自身重量较大,接口多,搬运不方便,运输、起吊、安装较麻烦。PE 管价格较贵,但管材重量轻,抗冲击能力强,施工安装方便。综合考虑,输水管道拟选用 PE 管,管道压力等级为 0. 8 MPa及 1. 0 MPa,过河管段均采用钢管。

  4、施工工艺

  供水管道铺设方式有沟槽开挖、顶管施工和牵引拉管。3 种施工工艺都有自己的特点,各种工艺比较,见表 2。

表 2 施工工艺比较
表 2 施工工艺比较

  根据 3 种铺设方式的施工工艺及特点,综合现场情况分析,部份横穿公路,车流量大,无法整段采用明挖。因此,推荐采用牵引拉管与沟槽开挖相结合的施工工艺。

  推荐方案采用沟槽开挖与牵引拉管相结合的施工工艺,主要是结合新规划道路进行布置。工程布置管道轴线长1 830 m,沿城东中路和洪新路布置。横穿公路采用牵引拉管技术,这样能有效避免交通在施工期间堵塞且不破坏路面。为方便运行后检修工程共设阀门井 6 座,采用砖砌圆形直筒结构。

  5、结语

  该工程于 2016 年 4 月完成施工,经冲洗、压力测试,竣工验收后投入运行,效果显着,且具有明显的经济效益和社会效益。该工程对管线的布置,管材的选择和施工工艺等都认真进行比选,达到了缩短工期,节约投资,安全可靠的目标。
