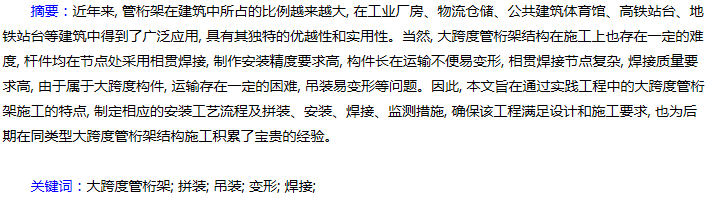

1、工程概况

　　本工程为资阳市全民健身活动中心建设项目风雨球场, 平面为正方形, 结构长95m×65.2m, 建筑面积7600m2, 共分为三部分, 左右两侧为球馆, 中间为钢筋混凝土配套用房。左右两侧球馆关于配套房镜像对称, 因此本文以单个球馆作介绍, 结构体系为钢结构, 采用箱形钢柱+钢桁架屋盖, 屋盖整体采用交叉桁架的结构体系。单个球馆平面尺寸39.6m×65.2m, 主桁架跨度39m, 其中主桁架立面为微弧型, 矢高为2m, 截面采用倒三角形式, 上弦杆采用准194×5钢管, 下弦杆采用准245×7钢管, 腹杆准80、准114等钢管, 桁架弦杆、腹杆之间节点均采用相贯连接。次桁架采用三向或平面形式, 主次桁架间连接节点也采用相贯连接。单个球馆钢桁架屋盖包含7榀主桁架和2根弧形钢梁以及42榀次桁架, 单榀主桁架重量6.48t。

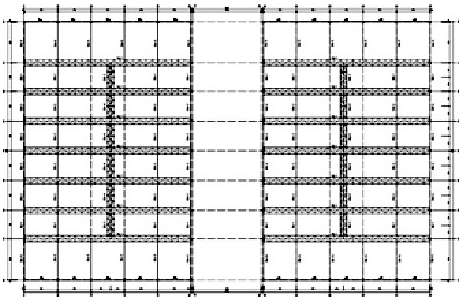

图1 风雨球场结构平面布置图
