　　系统分析师论文优选范文10篇之第一篇：大跨度结构施工阶段变形监测软件系统分析

　　摘要：依托西安丝路国际会展中心项目施工阶段变形监测为研究背景， 提出合理有效的变形监测方案和检测方法， 再根据变形监测系统研究出实施同步采集硬件系统和多功能高效率的软件系统， 最后分析变形监测数据， 为安全施工及结构健康状态提供有效信息。

　　关键词：变形监测； 软件系统； 结构健康；

　　1 引言

　　大跨空间钢结构具备形式多样、跨越能力强、刚度大自重轻等特点， 在体育馆、航站楼、会展中心、大跨工业厂房等民用、工业建筑中广为应用[1].此外， 为追求美观， 这些结构刚度常常较小， 即基频较低[2].如果结构失效或坍塌， 会造成巨大的人员伤亡以及财产损失。如何对这些大跨空间结构进行实时的监测和诊断， 及时发现结构的损伤， 预测结构的性能变化就成为现代工程越来越迫切需要解决的问题[3,4,5].而在施工过程中的位移变形测量对于为了安全施工及结构健康状态起着重要作用， 因此， 有必要研究施工阶段变形监测软件系统， 为安全施工及结构健康状态提供有效信息。

　　2 工程概况

　　西安丝路国际会展中心项目位于浐灞生态区欧亚经济综合园区核心区， 围绕国家"一代一路"建设， 着力打造集展览、交流、交易为一体的大型会展平台。标准展厅主要由E1~E3组成， 平面尺寸为99m×133m, 结构跨度为72m;屋盖为管桁架结构， 跨度54m, 最大悬挑长度18m, 桁架最厚位置4.5m, 最薄位置为2.5m.钢结构杆件示意图如图1所示。

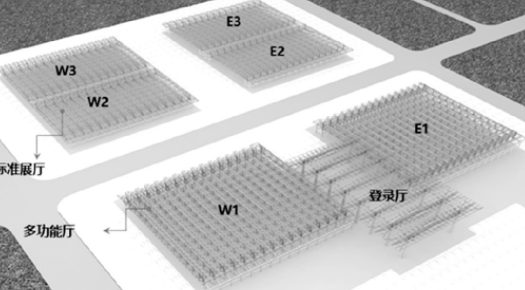

　　图1 钢结构杆件示意图

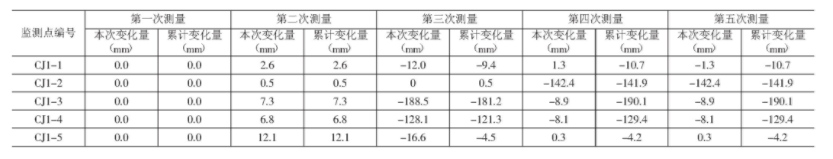

　　表1 主要监测点的位移变形量

　　3 编形监测软件系统及监测方案

　　3.1 监测点布置的位置及数量

　　变形监测点布置应遵循以下原则： （1） 通过有限元Ansys数值模拟软件模拟计算受力比较大的点作为应力应变监测控制点； （2） 结构重要构件：结构跨中杆件及悬挑杆件等； （3） 监测控制点要具有代表性和规律性：监测点组合起来要能对结构的整体安全性进行评估， 体现整个结构的应力分布； （4） 根据《建筑与桥梁结构监测技术规范》 （GB50982-2014） 第3.3.2条要求， 在施工期间重点监测以下构件的应力：a.在施工模拟分析中， 应力变化显着或应力水平较高的构件；b.滑移点附近杆件、作为提升支点的钢柱、结构跨中杆件等应作为关键监测点。依据以上原则， 标准展厅变形监测共布置21个变形监测点， 其中：E1多功能厅桁架跨中布置3个变形监测点， 悬挑端布置6个变形监测点；E23、E3标准展厅在桁架跨中布置3个变形监测点， 悬挑端布置6个变形监测点。

　　3.2 变形监测设备

　　监测采用全站仪及水准仪进行， 需要得到选定点三个方向的位移数据进行静态观测， 为达到精度要求， 该项目采用索佳高精度精密全站仪及反光棱镜、反光片配合进行观测。

　　索佳全站仪被誉为全站仪的引领者， 这是因为它将高精度、多功能及GNSS定位系统的软硬件精巧集成在一起。索佳全站仪为了进一步提高望远镜的性能， 利用单个激光二极管既用于有棱镜距离测量， 也用于无棱镜距离测量， 独特的光机技术和新型的激光二极管， 使激光光斑在小尺寸、圆形形状、光束传播、可见性等方面具有更好的几何特性。这些特性有利于进一步改进距离测量的性能， 使之对墙角、小边缘目标的无棱镜距离测量更加准确可靠。

　　3.3 变形监测数据通讯系统

　　当代的变形监测系统朝着远程化和自动化的方向迈进， 而这一目标的实现很大一部分需要得到计算机通讯技术的支持。RS232通讯接口传输的是直接基带数字信号， 因而信号在传输过程中极易衰减， 使得数据的传输只能在15m左右的距离内顺利进行。RS485接口是正式支持数据远程传输的一类接口， 它主要采用了类似电话的调制技术用高频信号对基带数字信号进行调制以增强其信号的能量支持其进行远程传输。一般经过这样技术处理过的数字信号可以在10km范围内传输。对于更远距离的数据传输， 一是考虑用中继器对信号进行整形放大， 二是考虑借助互联网的现成网络资源。

　　一般的远程监控方式主要有两种， 一种是基于"网络快车"ADSL的有线通讯方式， 一种是基于手机GPRS/CDMA的无线通讯方式。本项目变形监测点分布在歌剧院钢结构贝壳内外， 故采用手机GPRS/CDMA的无线通讯方式比较方便， 能够实时将监测的变形数据反馈至现场的监控中心。

　　4 监测结果

　　主体结构施工过程中对主体结构进行全天24h的实时位移监测， 检测结果如表1所示。

　　根据表1中的数据， 得到施工结束后结构的稳定状态位移变形量， 完全符合规范要求， 表明此次工程的完全成功性， 结构处于健康状态。在使用阶段的位移测量此次不做研究。

　　5 结论

　　本文较系统和全面的研究了西安丝路国际会展中心项目健康监测的设计方法， 为特大钢结构工程结构监测系统设计和实施提供了可以借鉴和参考的研究成果， 得到的主要结论如下：

　　（1） 较系统全面的描述监测点的位置和数量， 变形监测的设备和数据传输系统， 较准确的测出结构的位移变形， 为其他工程提供参考。

　　（2） 充分考虑了结构的静力和动力各项性能， 使应力应变， 动力特性的检测结果能较好的反应结构与整体结构的位移影响变化。

　　（3） 传感器设备是整个健康监测中的硬件基础， 选择出高精度的检测设备和合理的空间布置能够得到结构准确的位移响应， 不能浪费资源， 同时做到最准确的监测尤为重要。

　　（4） 检测结果显示， 此次工程较好的控制了结构的位移变形， 为今后其他大跨度机构工程提供了较好的参照依据。

　　参考文献
　　[1]雷素素， 刘宇飞， 段先军， 等。复杂大跨空间钢结构施工过程综合监测技术研究[J].工程力学， 2018, 35 （12） :203-211.
　　[2]李宏男， 杨礼东， 任亮， 等。大连市体育馆结构健康监测系统的设计与研发[J].建筑结构学报， 2013, 34 （11） :40-49.
　　[3]李宏男， 李东。土木工程结构安全性评估、健康监测及诊断述评[J].地震工程与工程振动， 2002, 22 （3） :82-90.
　　[4]孙学根， 牛忠荣， 李兆峰， 等。大跨度空间结构卸载过程模拟分析与监测[J].建筑结构， 2018, 48 （11） :70-77.
　　[5]拧∧， 陈志华， 孔翠妍。天津大剧院钢屋盖卸载施工模拟与监测[J].空间结构， 2014, 20 （2） :55-63.

> 　　系统分析师论文优选范文10篇之第二篇：广东地区变电站建筑遮阳系统分析

　　摘要：根据广东地区气候特点和南方电网关于广东地区变电站建筑物遮阳的规定， 通过三种遮阳方案比选， 详细计算分析了每种遮阳方式的遮阳系数及采光系数。由计算结果确定最佳方案为采用水平遮阳板为钢筋混凝土板、竖向遮阳板为铝合金板的综合式遮阳板。为实现变电站建筑节能和改善室内热舒适性更进一步。

　　关键词：变电站建筑； 外窗遮阳方式； 节能低碳；

　　在建设行业领域发展低碳经济， 实行建筑节能， 推行绿色建筑已经成为社会共识。近几年， 社会在大力提倡节能降耗， 而广东地区存在季气候炎热、日照辐射强的特点， 建筑遮阳设计是现代建筑节能和改善室内热舒适性的主要措施之一， 其中窗户遮阳无疑是建筑遮阳设计中最重要的环节。实践证明， 窗户的外遮阳比内遮阳对减少房间的太阳辐射量更有效， 建筑物窗户如果考虑合适的外遮阳措施， 甚至可以减少太阳辐射热量的80%, 从而可以实现降低建筑物的室内空调能耗， 达到节能降耗的目标。

　　1 背景分析

　　1.1 外窗遮阳系数的概念

　　外窗遮阳通常用遮阳系数作为衡量其遮阳效果的指标。遮阳系数是指在直射阳光照射的时间内， 透进有外遮阳窗口的太阳辐射量与透进没有外遮阳窗口的太阳辐射量的比值。遮阳系数越小， 通过窗户进入室内的太阳辐射量越小， 防热效果越好。

　　1.2 南方电网关于广东地区变电站建筑物遮阳的规定

　　根据南方电网《3C绿色电网建设评价标准 （变电站绿色部分） 》 （以下简称《绿色标准》） 4.2.1.15条：广东地区变电站建筑物外窗遮阳系数限值小于0.5.

　　2 遮阳方案比选

　　2.1 遮阳方式

　　水平式遮阳板能够有效地遮挡高度角较大的、从窗户上方照射下来的阳光。水平式遮阳板的外挑系数PF1 （挑出长度A与遮阳板至窗底部的高度B之比） 越大， 遮阳效果越好。水平遮阳在东、南向遮阳效果较好。

　　竖向式外遮阳措施能有效地遮挡住高度角较小、从窗户侧面照射过来的阳光。不能遮挡高度角较大、从窗户上方照射下来的阳光或接近日出日落时分正对窗口平射过来的阳光。竖向遮阳在西向遮阳效果较好。

　　综合式遮阳板是水平式遮阳板和竖向式遮阳板的组合形式， 所以与上述两种遮阳板特性一致， 而且弥补了单独使用上述两种外遮阳形式的缺点， 对遮挡高度角中等的、从窗前斜射下来的阳光比较有效， 遮阳效果比较均匀。

　　2.2

　　通过理论研究、软件模拟和现场测量等方法， 按照规范的设计， 量化设计一种遮阳效果明显， 能满足《绿色标准》要求的遮阳板， 同时满足采光、结构安全等要求。基于Autodesk Ecotect Analysis 2011 （生态建筑大师） 节能软件对建筑外遮阳与采光关系的分析， 比选确定最终方案。

　　当水平式遮阳板的外挑系数PF≥0.80时， 采光系数≤2.0%, 将不满足建筑室内采光要求。对应地， 为了满足室内采光要求， 水平式遮阳板的外挑系数PF必须小于0.80, 对应的遮阳系数将≥0.67, 而本课题的目标值是将遮阳系数降至0.35.故根据上述分析， 仅采用水平式遮阳板将无法实现目标， 该方法不可行。

　　当竖向式遮阳板的遮挡系数PF≥0.60时， 采光系数≤2.0%, 将不满足建筑室内采光要求。对应地， 为了满足室内采光要求， 竖向式遮阳板的遮挡系数PF必须小于0.60, 对应的遮阳系数将≥0.51, 而本课题的目标值是将遮阳系数降至0.35.故根据上述分析， 仅采用竖向式遮阳板将无法实现目标， 该方法不可行。

　　调整好水平遮阳板的外挑系数PF1和遮挡系数PF之间的关系， 就可满足目标要求。故选择为：综合式遮阳板。

　　综合考虑透光率、施工工期、成本、坚固性、使用寿命、维护成本等各方面因素， 最终选择以坚固性强的混凝土板作为水平遮阳板， 以容易开孔、方便安装、较坚固的铝合金材料版作为竖向遮阳板。

　　确定水平遮阳板和竖向遮阳板后， 仍需进一步确定水平遮阳板的外挑系数和竖向铝合金遮阳板的遮挡系数及穿孔率。

　　用DeST-C软件对上述各遮阳板进行建筑外遮阳构件的动态热性能模拟计算， 以确定最佳水平遮阳板的外挑系数及竖向铝合金穿孔板的穿孔率。

　　当采取水平式外遮阳措施时， 遮阳系数随水平遮阳板挑出系数 （遮挡系数） 的增加而减小：在外挑系数PF=2/9时， 遮阳系数最大：为0.864;在外挑系数PF=1时， 遮阳系数最小， 为0.660.但随着水平遮阳板外挑系数的增加， 建筑物的采光系数在不断下降， 即随着水平遮阳板外挑系数的增加， 建筑物的采光效果将受到很大影响。为保证建筑物有较好的采光效果， 即采光系数大于2%, 则水平式遮阳板的外挑系数选取为PF1=7/9, 对应的由水平式遮阳板产生的遮阳系数为0.675.竖向式遮阳板的遮挡系数PF2必须小于0.60, 故将铝合金穿孔板的遮挡系数确定为0.60.当PF2=0.60, 穿孔率=0.4时， 竖向遮阳系数为0.498<0.519, 满足要求。同时， 采光系数大于2.0%, 满足室内最小采光要求。故最终确定竖向铝合金穿孔板的遮挡系数和穿孔率分别为0.60、0.4.

　　综上所述：确定最佳方案为采用综合式遮阳板， 其中， 水平遮阳板为钢筋混凝土板， 外挑系数PF=7/9;竖向遮阳板为铝合金板， 竖向遮挡系数为0.60, 穿孔率=0.4.

　　3 效益分析

　　3.1 经济效益

　　建筑物设计时采用建筑外遮阳措施， 据统计计算得出， 遮阳效果显着， 大大降低了变电站建筑物的空调能耗， 得到了较好的经济效益。以普通220千伏变电站主控楼为例， 外遮阳措施增加的工程造价约为5.6万元。在未考虑外遮阳措施之前， 同地区同规模的变电站建筑物空调年总能耗约为20150kW·h;在考虑外遮阳措施之后， 建筑物空调年总能耗为17445kW·h, 节约用电约2705kW·h, 占建筑物空调总能耗的13.43%.按工业用电电费为0.85元/kW·h, 建筑物使用年限为50年， 推算得出， 共计可节省电费约11.5万元。

　　3.2 社会效益

　　成果的应用降低了变电站建筑物的太阳热辐射值， 从而降低了空调能耗， 用实际行动响应了节能绿色环保的号召， 推动电网向更加"绿色、高效"转变。

　　4 结束语

　　广东属于太阳热辐射较高地区， 通过对适用于广东地区的遮阳板进行研究， 得出了在不影响采光下最大的这样效果的设计方案。解决了变电站遮阳设计仅停留在概念设计的问题。

　　参考文献
　　[1]方伟茜， 孟庆林。夏热冬暖地区活动外遮阳系数的研究[J].建筑节能， 2017.
