　　4.2.1、内部空间的功能替换

　　建筑师弗兰克·盖里这样评价他改造的洛杉矶历史现代博物馆：“我们只是清洗了地板、天窗、用蒸汽而不是喷砂清洁了框架和天花板，然而这些却很重要，他们保持了这一旧建筑的原有特色，而不是改变和用新的建筑替换它。”内部空间功能替换即沿用原来的空间结构，寻找一种新的功能来替换建筑原有功能。

　　替换的新功能在很大程度上保留了原来的内部空间，其空间尺度与空间流线会有一些改变，来营造符合新功能需求的空间。一般这种手法不对原有建筑结构加以改造，做一些必要的加固与修缮。对其处理的地方通常是内部交通流线、墙体的修复、开窗的位置等。大跨厂房类工业遗产一般置换为对高大开阔空间有需求的新功能，如博览型、展示型功能，对于一些常规空间的工业遗产可以置换成对空间高度开阔度需求不高的功能，如办公楼、小型商业、宿舍等。

　　上海 1933 老场坊就是工业遗产内部空间功能置换的典型案例（图 4-12），其前身是当地最大的屠宰场，后来又经过了多种功能的置换，其具有巨大的遗产价值，在 2007 年更新成创意文化区。在更新过程中，设计者将保护放在第一位，对之前使用过程中乱加的结构所形成的空间进行去除，恢复其原来形态，最大程度保留其原有空间特色，将内部空间复原到屠宰场最初的形态，延续其历史文脉与场所精神。

图 4-12 1933 老场坊内部空间

　　目前，鞍山大部分工业遗产的再利用方式是对其内部空间的功能置换，且取得了良好的效果，这取决于鞍山大部分工业遗产的建筑质量较好且历史文化价值较大。通过较小的经济投入，就能使其进行再利用，通过替换成相近的功能来适应新时代的需要，很大程度上发挥了其历史价值、经济价值，如鞍山工公学校置换成鞍钢保卫部办公楼、鞍钢宿舍改成鞍钢国际办公楼等。

　　鞍山的昭和制钢所迎宾馆如今功能置换成了鞍钢老干部活动中心，由于其有较高的工业遗产价值，对其更新再利用过程中，最大限度地继承了原有内部空间，仅对内部的墙体进行了加固修复、对楼梯和一些设施进行了符合原来风格特性的更新，来适应老年人休闲娱乐活动。

　　4.2.2、内部空间的重构

　　（1）大改小

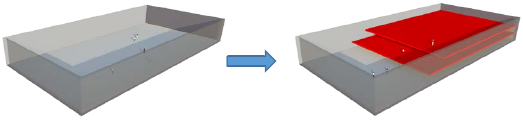

图 4-13 垂直分层手法分隔内部空间示意图

　　垂直分层：这种方式适用于举架较高的厂房类工业遗产，它们的高度通常 10m 以上，具体做法一般是不改变原来建筑主体结构的情况下，通过采用轻质构件将原有内部空间分成尺度适宜的新空间，进而使原来单一的空间更新为多层空间，来满足新功能的使用。这种更新方式对原来的结构承载情况和安全性有要求，通常在更新前会对结构体系进行专业检测评估，对有隐患的地方进行加固修缮，对于不足以承载新空间的地方适当引入新结构加以辅助支撑，来保证垂直分层的可行性。同时，新增的部分需满足高强度、轻质量的特点，尽量将新增构件的负荷降到最低，并协调好新旧结构的关系，新旧构件在材料语言上应尽可能统一，来保持原有空间形态，延续曾经空间氛围（图 4-13）。

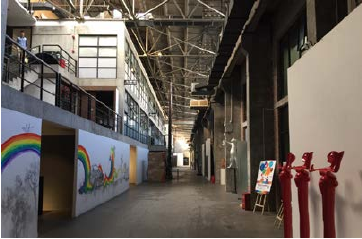

图 4-14 上海城市雕塑艺术中心内部空间

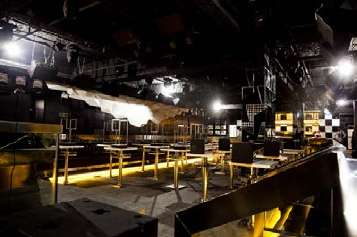

图 4-15 北京藏酷内部空间

　　上海城市雕塑艺术中心就是内部空间垂直分层的典型实践（图 4-14），他是由原来上海钢铁厂的轧钢厂房改建的，利用原来钢结构桁架下的空间，将其分成两到三层的小尺度空间，增强了空间的舒适度与亲切感，从而满足了新功能的需求。北京的“藏酷”也是采用的这种方式（图 4-15），由一座废弃的仓库更新而成，将之前的大尺度、高举架空间，通过竖向划分的手法，改造成带有夹层的新媒体艺术办公室，聚集了很多新媒体艺术爱好者。

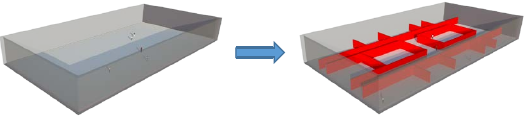

　　水平分隔：这种方式适用于空间开阔的工业遗产，尽量保持原有结构完整，利用隔板或隔墙的形式将原有空间进行水平分隔，形成多个空间尺度不一的小型空间，来满足新功能对空间的需求。这种更新方式常常用于办公空间等。更新过程中如果采用隔音性能较好的传统分隔材料，会使底面的荷载加大，所以可以运用新型材料保证隔音效果的同时也保证自身重量较轻，且分隔材料表皮最好保持与原有建筑结构的风格色彩统一，使新加入的构件巧妙的融入充满历史文化气息的老厂房中（4-16）。

图 4-16 垂直分层手法分隔内部空间示意图

　　这种手法在国内运用的较为广泛，比如中国工业博物馆部分区域就是通过对内部空间水平分隔的方式（图 4-17）。原厂房为单层，跨度较大，且跨数较多，通过更新将内部空间分隔成若干，作为展览空间，并将其联系交织在一起，形成良好的室内交通流线。又如太古仓码头的更新（图 4-18），其主要更新方式都是对之前的大尺度空间重新水平划分为多个商铺及仓储空间，这种方式很具有实用性，且能发挥其较大价值。

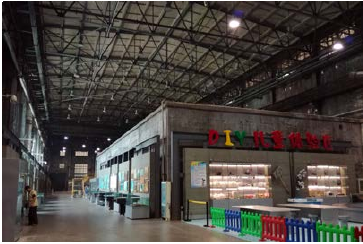

图 4-17 中国工业博物馆内部空间

图 4-18 太古仓码头内部空间

　　在大部分的工业遗产内部空间再利用实践中，通常采取垂直分层与水平分割结合的方式，这样才能使工业遗产更新后的新空间更灵活，效果更丰富。

　　在对工业遗产内部空间进行垂直分层与水平分割时，要避免分割过度，要保证其内部空间有足够的开放度，只有在一个足够开放的空间里，使用者才可以更直接的感受到空间的特殊性，才能直观的体会到工业遗产所散发的工业气息与场所精神。在工业遗产更新中，其结构特性、工业元素和空间肌理需要在足够开放的空间里让使用者识别，过度的垂直分层与水平分割不利于工业历史元素的保留，不利于使用者对历史文化信息的解读。

　　（2）小改大

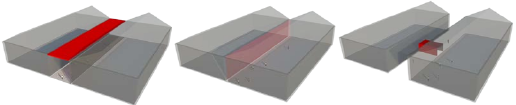

图 4-19 从左到右依次是封顶搭接、连接部打通、连廊连通手法示意图

　　建筑之间封顶搭接：当两个建筑物相邻的时候，可以在两个建筑物之间加顶，使两个互不产生关系的空间相互联系，使原本彼此独立的若干个建筑形成一个整体，顶的形式可以仅仅是一个顶，形成半开放空间，模糊室内外关系，也可以继续加上围合结构，形成密闭空间，增强空间的防风抗寒能力，同时形成的开敞极具趣味性的共享空间。后加的顶材质需轻盈，不能给原有两个建筑结构带来过大负担，同时新材质与原有外墙的材质相呼应使其具有连续性。瑞典的 4 栋年代久远的仓库被改造成城市图书馆与博物馆，设计者将这 4 栋建筑之间所形成的十字巷道进行封顶，采用玻璃材质，并增加了玻璃材质的维护结构，这种做法，连接了四个本毫无联系的空间，内化了不同建筑间的交通流线，增加了新功能所需的展览与阅读空间，提升了建筑的通透性（4-19）。

　　建筑连接部打通：即将两个完全相连的工业遗产间的墙打通，使原来相对独立的内部空间联通，进而满足新功能的需求，一般这种方式针对的是框架结构或钢结构，要打通的墙不具备承重作用。如南京 1865 创意园的更新就是运用的这种手法，这是一个 20 世纪 60 年代的厂房，单层空间，拱形屋顶，利用通墙连接的方式将这两栋厂房打通，合为一栋，增加了空间的再利用的自由度（图 4-20）。

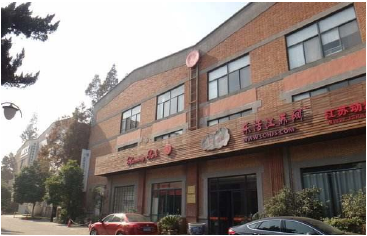

图 4-20 南京 1865 创意园相邻的墙打通

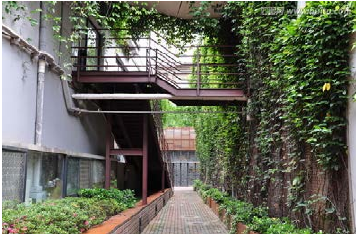

图 4-21 上海 8 号桥两个建筑间的连廊

　　建筑加连廊连接： 在相邻的建构物之间加入连廊或者天桥连接，这种方式保留原有的空间特性与建筑形态，连廊可以是单层或多层，由于鞍山处于严寒地带，连廊尽量采用封闭式，可以改善外部空间的舒适性。其材料使用较多的是玻璃和钢材，这些可以减轻自重，避免给原有建筑结构体系更大的压力。上海八号桥就是建筑间加连廊成功的典型案例（4-21），其命名也是由于建筑物之间的连廊，更新后通过连廊将八栋建筑相互联系，其内部空间也自然交织在一起，不需要走出室外就能进入任意一栋，很受当地人民喜欢。

　　4.2.3、内部空间的延伸

图 4-22 水平扩建示意图

图 4-23 垂直扩建示意图

　　一些工业遗产的结构坚固耐久，具有很强的稳定性，具备拓展加建的条件。工业遗产的内部空间延伸的方式一般为两种，分为水平扩建和垂直扩建。

　　其建筑本体已经拥有相对合理的功能结构和空间流线，在扩建过程中应处理好扩建空间与原来空间的关系，并使其内部空间流线贯通为一体。

　　垂直扩建：通常就是在工业遗产的顶部增加空间，来增加使用面积，满足新功能的需求（图 4-22）。这种手法一般会改变建筑的原有风貌，且对原建筑结构体系的承载力有着较高要求，所以其具体的实践不是很多。南京创意科技园在原有厂房的基础上，利用红砖墙、钢材、金属穿孔板进行扩建，新结构新材料与原有建筑交织，体现了不同时代的激情碰撞。伦敦 TATE 美术馆（图 4-24）在原建筑的基础上垂直扩建了一个玻璃盒子，这种扩建空间与原有空间的垂直交织情况，需要对原来的结构进行加固处理来保证其整体的稳定性与安全性。

图 4-24 泰特现代美术馆

　　水平扩建：是在工业遗产原有基础上水平方向扩建空间，并使新旧空间融为一体，来实现功能补充完善的需求，在扩建过程中要处理好原有空间与扩建空间的协调关系（图 4-23）。并使新扩建出的建筑风格与原有场地环境相适宜。沈阳的中国铸造博物馆就只保留了老厂房的部分空间建筑外立面，而大部分空间都有新建筑来承载，新老建筑搭接在一起，形成很好的过渡（图 4-25）。

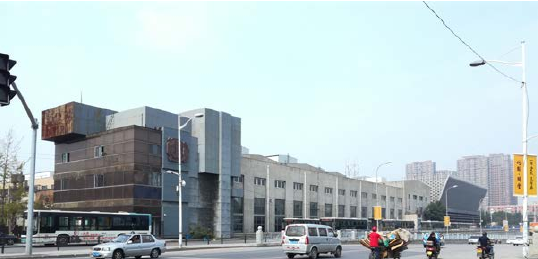

图 4-25 中国铸造博物馆
